Produkte >> Decoder >> IntelliDrive Digitaldecoder für Loks der Spurweite 0, I und IIm

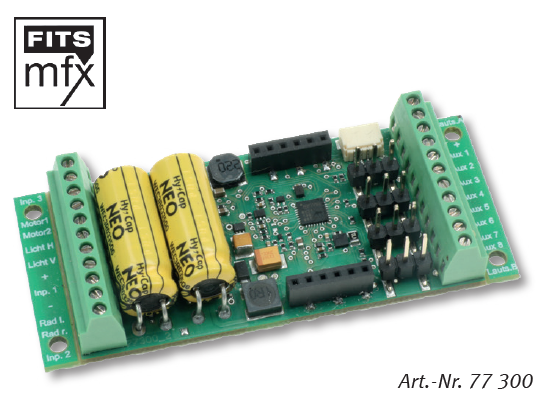

Auf Basis der neuen IntelliDrive 2-Decoder, über deren herausragenden Eigenschaften Sie auf den voherigen Seiten lesen können, und des robusten Decoders 77500 haben wir die neuen Decoder 77300 und 77310 entwickelt.
Zwei Speicherkondensatoren sorgen für unterbrechungsfreien Lauf der Lok und unterbrechungsfreien Sound, wenn ein Soundmodul angeschlossen ist.
Auf der zusätzlichen Erweiterungsschnittstelle des Decoders 77300 können Sie ein Soundmodul und weitere zukünftig erhaltbare Ergänzungsbausteine einstecken.
Die Eigenschaften:
- Max. Motorstrom 6,5A
- Dauerbelastung bis zu 4 A
- 8 Sonderfunktionsausgänge mit 1,2 A Gesamtbelastbarkeit
- Jeder Ausgang kann mit max. 1,2 A belastet werden
- 4 Servoanschlüsse
- Energiespeicher mit zwei 3,3 F-,
3 V-Superkondensatoren - SUSI -Buchse
- Erweiterungsschnittstelle beim 77300
- Datenformate DCC, mfx, Motorola und Selectrix

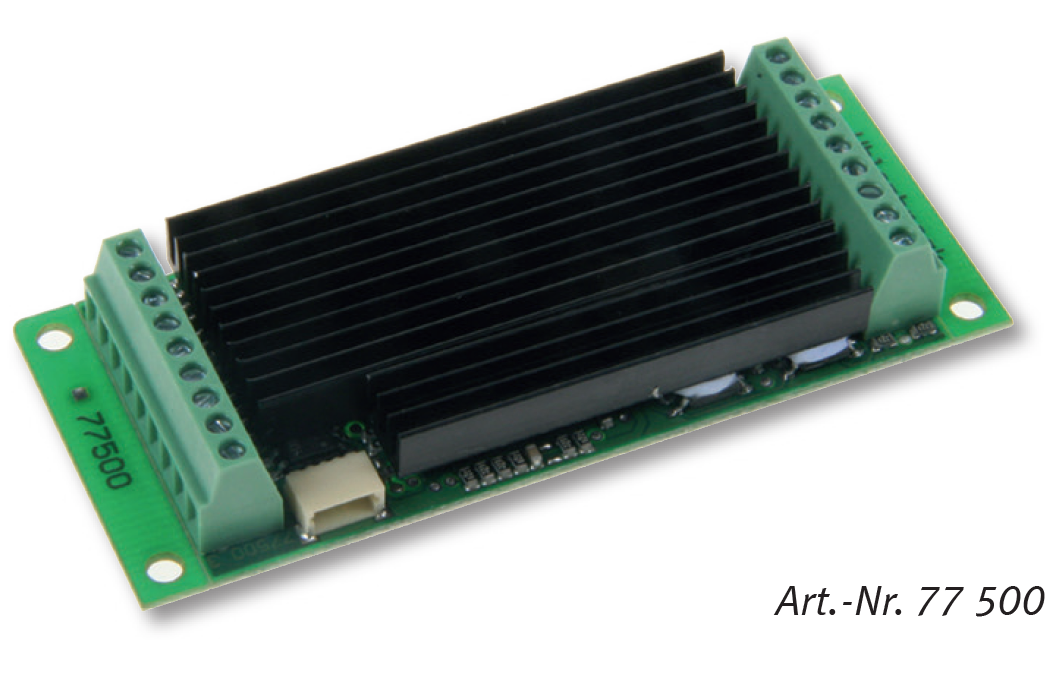

Die kompakten Abmaße und die hohe Leistungsfähigkeit mit einer maximalen Belastung von 5,0 A sind die Stärken des Decoders 77500. Acht Sonderfunktionsausgänge stehen zur Verfügung. Diese dürfen mit maximal 1,0 Amper belastet werden. Weitere technische Daten entnehmen Sie bitte der Decoder-Tabelle.

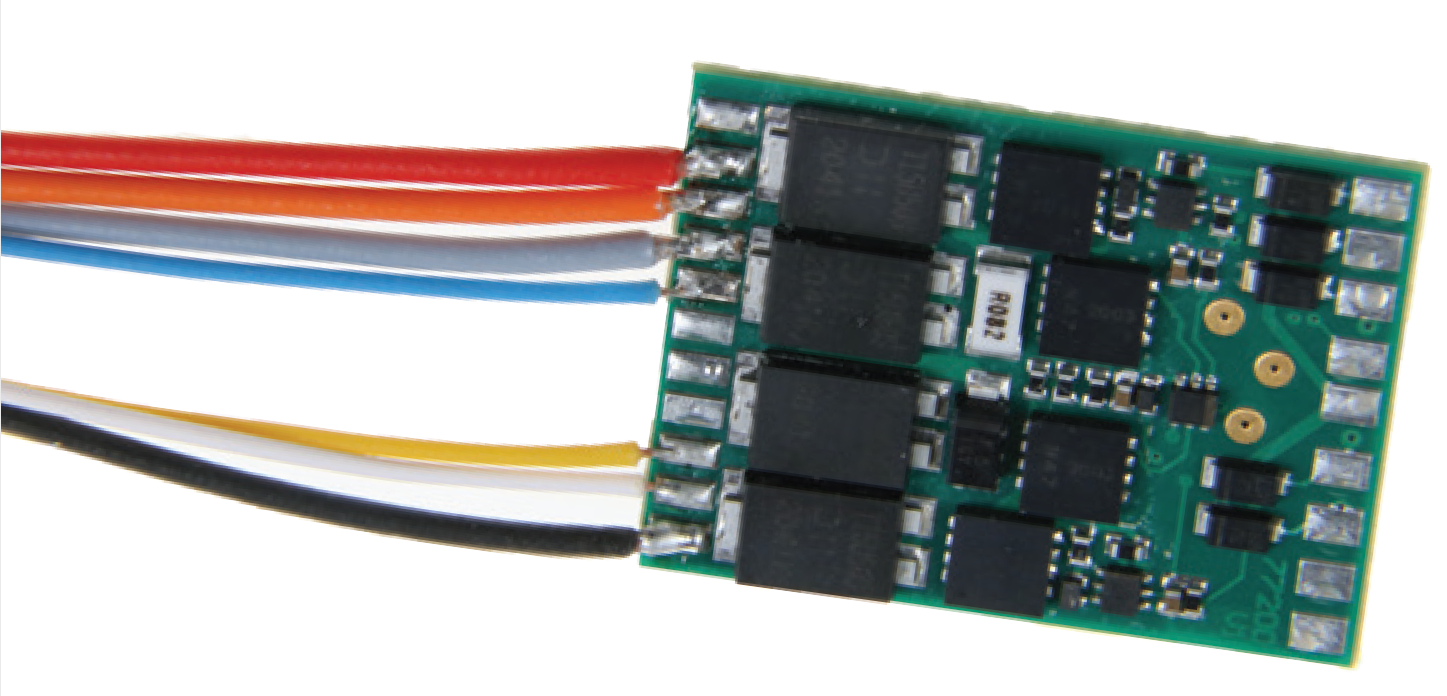

Für kleinere Lokomotiven ist der Decoder 77200 die richtige Wahl. Mit einem Spitzenstrom von 3,0 A ist ausreichend Leistung vorhanden. Er unterscheidet sich nur durch Anschlusslitzen statt Schraubklemmen sowie durch die Anzahl der Funktionsausgänge (5 statt 8) von seinem großen Bruder.
Zusätzliche Features:
- Alle Sonderfunktionen auch mit LGB-Steuergeräten schaltbar
- Anschlussmöglichkeit von älteren LGB-Soundmodulen durch Ausgabe der LGB-Pulsketten am Ausgang A1
- Pendelzugverkehr und Zwischenhalt oder INDUSI über Lok-Reedkontakt und Gleismagnete
- Einstellbar: fahrtrichtungsabhängiges oder zeitbegrenztes Schalten der Ausgänge
Art.-Nr. 77200
 |
 |
|
 |
|
| Artikelnummer | 77200 | 77300 | 77310 | 77500 |
| Spurweite | H0-0-I-IIm | 0-I-II | 0-I-II | 0-I-II |
| Datenformat DCC/Selectrix® | / | / | / | / |
| Datenformat Motorola®/Mfx® | / | / | / | / |
| Motortyp | Gleichstrom | Gleichstrom | Gleichstrom | Gleichstrom |
| Analogbetrieb | =/~ | =/~ | =/~ | =/~ |
| Anschluss | Kabel | Schraubklemmen | Schraubklemmen | Schraubklemmen |
| Ausgänge | ||||
| Dauerbelastbarkeit | 3,0 A | 4,5 A | 3,5 A | 3,0 A |
| Motorspitzenstrom | 5,0 A | 6,0 A | 5,0 A | 5,0 A |
| Licht und Sonderfunktionen | 1,0 A | 1,2 A | 1,2 A | 1,0 A |
| Lichtausgänge dimmbar | ||||
| Zusätzliche Sonderfunktionsausgänge | 7 | 8+36) | 8+36) | 8 |
| Zeitgesteuerte Sonderfunktionsausgänge | ||||
| Servoausgänge | 45) | 4 | 4 | |
| SUSI-Schnittstelle | SUSI | SUSI1) | SUSI | SUSI1) |
| Soundansteuerung im Analogbetrieb | ||||
| LISSY-Ausgang (=Lötpads) | ||||
| Eigenschaften | ||||
| Adressen Motorola/DCC | 255/99992) | 255/99992) | 255/99992) | 255/99992) |
| Fahrstufen Motorola/DCC | 14/128 | 14/128 | 14/128 | 14/128 |
| Lastregelung | ||||
| Programmierbare Motorkennlinie | ||||
| Rangiergang | ||||
| Function Mapping | ||||
| Zugseitig abschaltbare Beleuchtung | ||||
| Intellimatik | ||||
| Unterstützte Bremssysteme DCC/Märklin/ABC | // | // | // | // |
| RailCom®/RailComPlus® | / | / | / | / |
| Kurzschluss- und Überteperaturschutz | ||||
| Auf dem Gleis updatefähig | ||||
| Fehlerspeicher | ||||
| Größe in mm | 24 x 20 x 5,4 | 68,5 x 30 x 13 | 68,5 x 30 x 13 | 68,5 x 28 x 12 |
| Anmerkung | Universeller Decoder für alte H0-Loks mit hoher Stromaufnahme, Spur 0, kleine Spur I und kleine IIm Fahrzeuge  |
IntelliDrive 2 Energiespeicher, Pendelzugsteue- rung INDUSI Erweiterungs- schnittstelle |
IntelliDrive 2 Energiespeicher, Pendelzugsteue- rung INDUSI |
Großbahndecoder- mit eingebauter Pendelzug- steuerung und INDUSI. |
- ) SUSI und LISSY sind nur alternativ benutzbar
- ) Mit den Märklin-Zentralen 6020 und 6021 sind nur 80 Adressen erreichbar
- ) Maße ohne Anschlussstifte
- ) Aux 1 und Aux 2, Aux 3-6 Logikausgänge
- ) 2 Servo-Ausgänge sind alternativzur SUSI-Schnitstelle, seperate Spannungsversorgung für die Servos ist erforderlich
- ) Logikausgänge
|
|
