LocoNet: Das Modellbahnnetzwerk - schnell und sicher

Der LocoNet-Bus ist die preiswerte und sichere Verkabelung von Digitalzentrale, Steuer- und Bediengeräten, Rückmeldern, Schaltmodulen und weiteren Elementen. Oder einfach gesagt: die gesamte Anlage kann mit LocoNet verkabelt werden.

LocoNet wurde von Digitrax entwickelt und ist inzwischen sehr weit verbreitet. Es wird u.a. von den Herstellern Uhlenbrock, Digitrax, Fleischmann und Piko verwendet.

An das LocoNet werden alle Zusatzgeräte angeschlossen. Das können auch Geräte anderer Hersteller sein.

Das beim LocoNet verwendete Kabel ist sechspolig und mit leicht handhabbaren Westernsteckern ausgerüstet.

Das einfache Lösen und Zusammenfügen der Stecker erleichtert den Netzaufbau oder das Trennen von Modulanlagen. Ausserdem ist es egal, wo im LocoNet etwas angeschlossen wird. Jede freie LocoNet-Buchse kann genutzt werden.

Für mobile Handregler kann man z.B. Buchsen in den Seitenblenden der Anlage vorsehen und sich je nach Bedarf blitzschnell mit einem Handregler vor Ort einklinken.

Zum Aufbau des Netzwerks bieten wir preiswert eine Vielzahl von passenden Elementen an. Leitungswege von bis zu 100 Metern sind für das LocoNet absolut kein Problem.

Alle Geräte, die über das LocoNet angeschlossen werden, beziehen ihre Betriebsspannung aus dem LocoNet.

Der benötigte Strom wird dem LocoNet von der Digitalzentrale zur Verfügung gestellt. Bei Verwendung der Intellibox sind dies 500 mA. Übersteigt der Stromverbrauch der angeschlossenen Geräte den von der Digitalzentrale gelieferten Strom, so ist eine zusätzliche LocoNet-Stromeinspeisung erforderlich.

Die LocoNet-Stromeinspeisung (63100) ist mit einer Belastungsanzeige ausgestattet und wird mit einem Steckernetzteil geliefert.

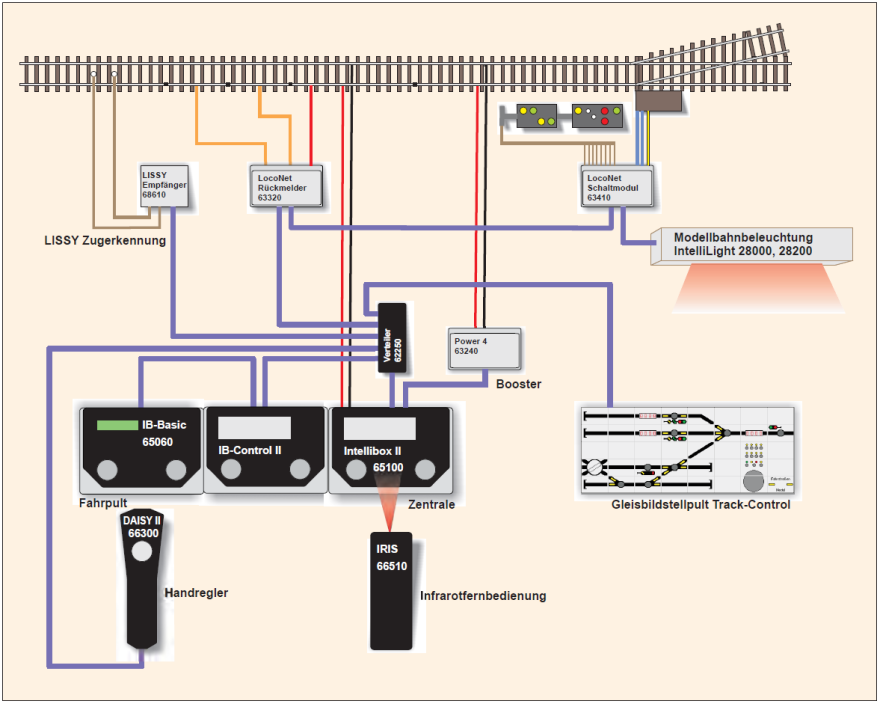

Eine Anlage mit LocoNet

Wie funktioniert das LocoNet

Das ist die Frage, die uns immer wieder erreicht.

Am LocoNet sind, wie Sie auf der vorhergehenden Seite gesehen haben, alle Geräte wie z.B. Digitalzentrale, Fahrregler, Gleisbildstellpult, Rückmelder und Zugerkennung angeschlossen.

Jedes Gerät kann Befehle über das LocoNet an andere Geräte abgeben oder empfangen oder einfach Informationen versenden. Hier ein paar Beispiele.

1. An einem Fahrregler wird der Knopf zum Stellen der Weiche 23 gerade betätigt. Der Fahrregler sendet auf dem LocoNet den Befehl

Weiche 23 - gerade. Die Digitalzentrale hört auf diesen Befehl und gibt auf der Schiene das Signal für den Weichendecoder aus.

2. Der LISSY-Empfänger 1 erkennt auf der Schiene eine Lok mit der Nummer 220. Er sendet die Information Lok 220 über LISSYEmpfänger 1. Die Zugnummernanzeige im Gleisbildstellpult Track-Control hört diese Information. Fragt sich: Muss ich diese Lok anzeigen? Wenn die Zugnummernanzeige auf diesen LISSY-Empfänger eingestellt ist, wird die 220 auf dem Display erscheinen.

An den Beispielen sehen wir, das die Befehle und Informationen in alle Richtungen laufen.

So ist es auch naheliegend, einen Computer als LocoNet Gerät zu betreiben.

Das Einzige, was Sie dazu benötigen, ist das LocoNet-Interface. Viele Digitalzentralen, wie die Intellibox, haben ein solches Interface bereits eingebaut.

Die einzelnen LocoNet-Geräte sind vielfach einstellbar. In Beispiel 2 muss die Zugnummernanzeige wissen, auf welchen LISSYEmpfänger sie reagieren soll. Diese Einstellung kann z.B. mit der Intellibox erfolgen oder viel komfortabler mit dem Programm LocoNet-Tool.

LocoNet Komponenten
Ungedrehte Kabel (1:1)

 Shop  Art.-Nr. 62015 Kabel 28 cm, Stecker/Stecker

 Shop  Art.-Nr. 62025 Kabel 2,15 m, Stecker/Stecker

 Shop  Art.-Nr. 62035 Spiralkabel ca. 2,6 m, Stecker/Stecker

 Shop  Art.-Nr. 62045 Kabel 60 cm, Stecker/Stecker

 Shop  Art.-Nr. 62065 Kabel 6 m, Stecker/Stecker

 Shop  Art.-Nr. 62120 Abzweigung 2,15 m, Stecker/Doppelbuchse

 Shop  Art.-Nr. 62225 Kupplung, Buchse/Buchse

 Shop  Art.-Nr. 62250 Verteiler, Stecker/5fach-Buchse

 Shop  Art.-Nr. 62260 Verteiler und Stromeinspeisung

 Shop  Art.-Nr. 62270 Steckernetzteil für 62260

  PDF zum Handbuch Download

  FAQ Die Hilfe zu dem Produkt

Bisher sind unsere LocoNet-Kabel mit Stecker/Stecker bzw. Buchse/Buchse in gedrehter Ausführung geliefert worden. Das heißt: Bisher waren Pin 1 mit 6, Pin2 mit 5 usw. verbunden. Zukünftig sind sie als ungedrehte (1:1) Ausführung erhältlich, es sind also Pin 1 mit 1, Pin 2 mit 2 usw. verbunden.

Dieses ist durch eine neue Boosterkonzeption notwendig geworden. Diese Kabel werden die alte Kabelversion ablösen.

Nur wenn mehrere Power 2 Booster miteinander über LocoNet verbunden werden sollen, sind die bisherigen gedrehten Ausführungen der Kabel erforderlich.

Alle anderen bisher gelieferten Geräte (ausser Power 2) können mit beiden Kabelarten miteinander verbunden werden.

Bei Abzweigungen und Verteilern ändert sich nichts, da diese schon immer in ungedrehter Ausführung geliefert wurden.

Gedrehte Kabel

Ungedrehte Kabel

Die Intellibox stellt zwei verschiedene LocoNet-Anschlüsse zur Verfügung

LocoNet B

Diese Buchse stellt nicht nur die LocoNet-Signale zur Verfügung, sondern auch das Schienensignal, so dass hier auch LocoNet-Booster, wie z.B. der Power 2 angeschlossen werden können.

Der LocoNet B Anschluss kann bis 200 mA belastet werden.

Hier können prinzipiell alle LocoNet-Geräte angeschlossen werden. Jedoch sollte er für LocoNet-Booster reserviert werden.

LocoNet T

An dieser Buchse steht das Schienensignal nicht zur Verfügung.

Stattdessen liegt hier eine Gleichspannung an, die bis zu 500 mA belastet werden kann.

Hier sollten alle LocoNet Geräte, ausser Booster, angeschlossen werden

Die beiden LocoNet-Buchsen der Intellibox IR
