Problem/Frage:
Wie wird der Decoder 75200 mit dem digitalen Schleiferumschalter verbunden?
Lösung:

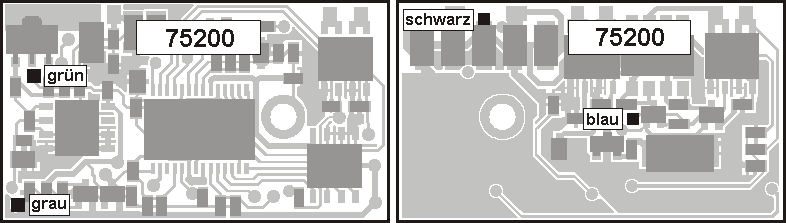

Die Lötstellen für die Anschlussleitungen des Schleiferumschalters sind in der unten stehenden Zeichnung abgebildet.
|
|
