LocoNet-Anschlussmodul für analoge Gleisbildstellpulte

Zum Anschluss eines Gleisbild- stellpultes an Digitalzentralen mit LocoNet-Anschluss
Zum Anschluss von je 10 Tastern und Lampen oder LEDs
Alle Ein- und Ausgänge sind frei programmierbar
Weichen im Adressbereich 1-2048 direkt schaltbar
Auslösen von Fahrstraßen, die in Intellibox oder IB-Switch gespeichert sind
Fahrstraßenschaltung durch Start- Zieltasten möglich

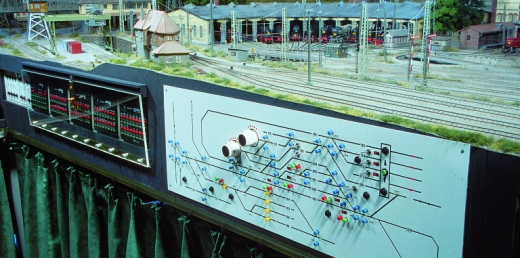

Mit Hilfe des Switch-Control können Sie Ihr analoges Gleisbildstellpult mit einer Digitalzentrale verbinden. Alle Digitalzentralen mit LocoNet-Anschluss, wie z.B. die Intellibox, das DAISY-System, das Twin-Center oder Zentralen von Digitrax werden unterstützt. An ein Switch-Control lassen sich 10 Taster und 10 Kontrolllampen oder LEDs mit Vorwiderständen anschließen.

Die angeschlossenen Taster geben Weichensteuerbefehle zur direkten Ansteuerung von Weichen und Signalen über die Digitalzentrale oder Rückmeldebefehle zur Auslösung von Fahr- straßen im IB-Switch ab. Fahrstraßen, die in der Intellibox oder im Twin-Center gespeichert sind, können per Weichenkommando über die Weichenadressen 2001 bis 2048 ausgelöst werden.

Alle Tasten- eingänge lassen sich als Start/Ziel- tasten zur Steuerung von Fahrstraßen verwenden.
Angeschlossene Kontrolllampen können über die Tasteneingänge direkt oder per Weichen oder Rückmelde -befehl von einem anderen LocoNet- Gerät aus ein- und ausgeschaltet werden.
Alle Tasteneingänge und Lampenausgänge sind in ihrer Funktion frei programmierbar. Die Programmierung zur Weichensteuerung kann mit der Intellibox ab Software-Version 1.3 direkt durchgeführt werden. LocoNet-Digitalzentralen ohne Computeranschluss benötigen dazu das USB- LocoNet-Interface mit der Software LocoNet-Tool (Art.-Nr.63120). Zur Speisung der Kontrolllampen wird ein separater Transformator 16 V~ benötigt, der nicht mit der Digitalzentrale verbunden sein darf, aber zur Speisung mehrerer Module verwendet werden kann.

Art. Nr.- 63400 Switch-Control
Inkl. 2,15 m LocoNet-Anschlusskabel.
